豆類清理精選工藝

華豫萬通設計承建的豆類清理精選成套設備，可應用于黃豆、綠豆、豌豆、紅豆、咖啡豆等各種豆類清理精選拋光。輸送設備采用防破碎的提升和輸送設備，降低糧食加工損耗。

設計技術指標

原料；

原糧	純糧率/%	水份/%	雜質/%	總量	其中:礦物質	色澤、氣味
豆類	≥92.0	≤14.0	≤1.0	≤1.0	≤0.5	正常

電：220V&380V、50Hz(或根據甲方提供)；

水：公用自來水(達到飲用水標準)低于30℃，平均流量滿足生產和生活需求即可；

生產能力：時處理5噸豆類原糧；

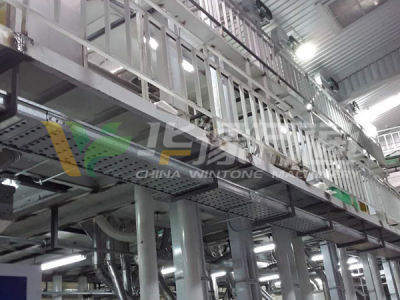

生產線占地尺寸：長x寬x高=25mx6mx8m（梁下）;設備采用鋼架結構，可大幅度減少土建投資;原糧倉、成品庫面積用戶自定；

裝機容量：生產線清理工段、磁選工段、精選拋光工段、色選分級工段、包裝工段合計N=158.95kw，噸料耗電22.3度；

車間環境：車間空氣粉塵濃度≤10mg/m3,排出室外空氣粉塵濃度≤150mg/m3。

產品結構與出率：

1)凈光豆率98%以上；
2)副產品：豆灰粉率:2%；糧耗≤1%。

豆類清理精選成套設備產成品圖

可應用于黃豆、綠豆、豌豆、紅豆、咖啡豆等各種豆類清理精選拋光。總體涵蓋：振動清糧、比重去石、磁力去土、二道精選、拋光增亮、光電色選，分級包裝等工段。輸送設備采用防破碎地提升和輸送設備，降低糧食加工損耗。

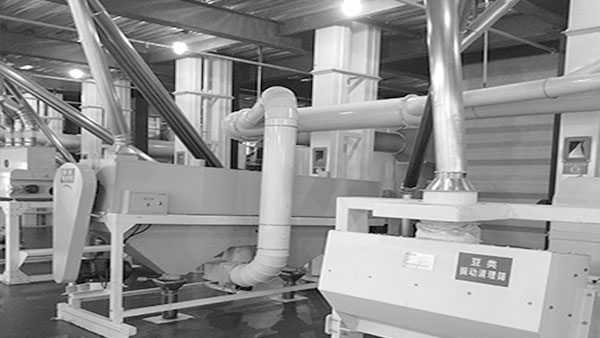

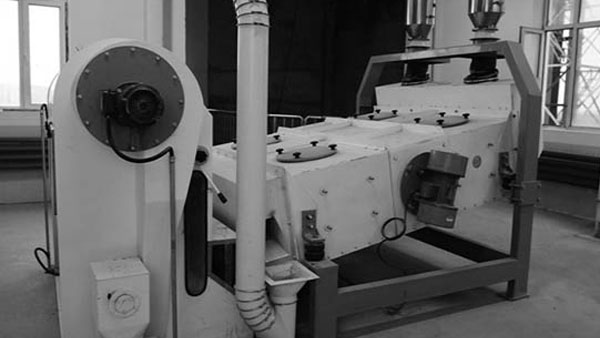

原糧經提升機輸送至高效振動篩，清理去除原糧中的大雜、小雜；
→ 豆類清理設備

配以垂直吸風道去除原糧中的輕雜；

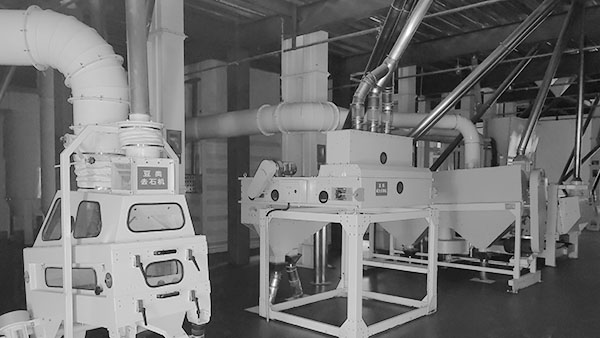

經高效振動篩處理過的物料進入重力分級去石機，去除原糧中的石子等比重較大的雜質；

去石機處理過的物料經磁選器去除原糧中的磁性雜質，得到純凈的原糧。

經過清理去石后的原糧，因有些土塊容重、大小都和豆類形狀差不多，故通過磁力去土機把原糧當中的土塊去掉。
→ 磁力選土機

然后再經過比重精選機，根據豆類的比重，大小不同去除原糧中的干癟粒、霉變粒等。
→ 比重精選機

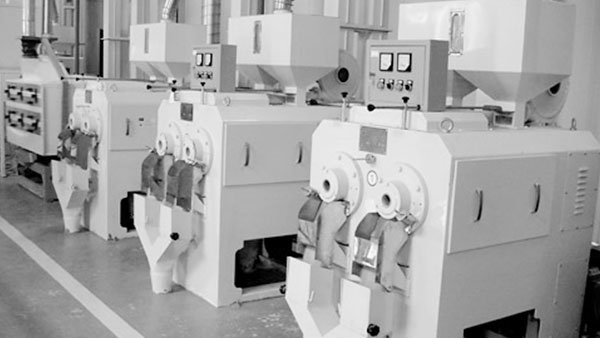

通過豆類拋光機的內部特殊結構，對豆進行擦拭處理，使豆表面更加光滑。
→ 拋光機

經拋光過后的豆類進入色選機，根據豆類的不同顏色，選出豆類當中的異色粒。
→ 豆類色選機

然后再進入分級篩，對豆類進行大小分級，分出不同的等級。

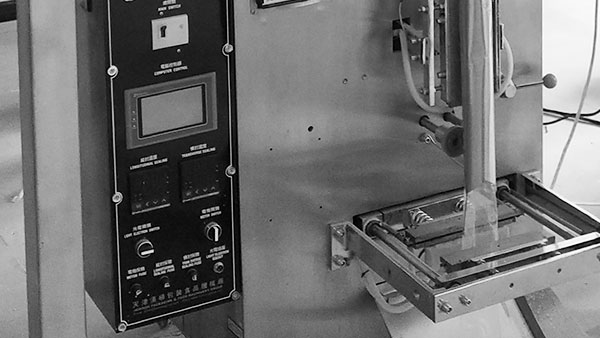

分級后的豆輸送至包裝部分，配備自動包裝機進行計量包裝。
→ 電腦計量包裝機

多級清理，層層把關

華豫萬通豆類清理生產線采用高效振動篩，雙層去石機，比重精選機等多級設備進行清理，每臺設備均具有不同的清理作用，從而能將豆子中混合的多種不同物料進行有效清理，從而保證成品豆的潔凈。
二次降塵

本工藝所有除塵均采用二次除塵的工作原理。通過剎克龍除塵和脈沖除塵相互配合的工作方式，既減輕了脈沖除塵器的工作負荷，也確保了生產線粉塵無任何外泄，完全符合并高于當前的環保標準和要求。
精細分級

華豫萬通生產線豆類分級設備選用經過無數次生產線實踐選定的專用設備，能耗低，效率高，能專門針對豆類清理中存在的近似雜豆無法清理的問題，做精細分級，以實現成品豆的單一性。
磁力選別

華豫萬通豆類清理生產線在多道磁選器的基礎上，工藝中又增加了一臺磁力選別機，專門針對豆類中混雜的磁性物質及土塊、砂石進行祛除，確保后道成品豆無磁性物質。
